Solar Laderegler Victron SmartSolar MPPT 100/20 48 Volt, mit Bluetooth
.png "Solar Laderegler Victron SmartSolar MPPT 100/20 48 Volt, mit Bluetooth")
.png "Solar Laderegler Victron SmartSolar MPPT 100/20 48 Volt, mit Bluetooth")
.png "Solar Laderegler Victron SmartSolar MPPT 100/20 48 Volt, mit Bluetooth")
.png "Solar Laderegler Victron SmartSolar MPPT 100/20 48 Volt, mit Bluetooth")
.png "Solar Laderegler Victron SmartSolar MPPT 100/20 48 Volt, mit Bluetooth")
Beschreibung vom Hersteller:
1.1 Eingebauter Bluetooth Smart: Kein Dongle notwendig
Die drahtlose Lösung zum Set-up, Überwachen und Aktualisieren des Reglers mithilfe von Apple- und Android-Smartphones, Tablets oder anderen Geräten.
1.2 VE.Direct
Für eine verdrahtete Datenverbindung mit einem Color Control-Paneel, einem PC oder anderen Geräten.
1.3 Ultraschnelles MPPT-Tracking
Insbesondere bei bedecktem Himmel, wenn die Lichtintensität sich ständig verändert, verbessert ein schneller MPPT-Algorithmus den Energieertrag im Vergleich zu PWM- Lade-Reglern um bis zu 30 % und im Vergleich zu langsameren MPPT-Reglern um bis zu 10 %.
1.4 Lastausgang
Ein Überladen der Batterie lässt sich verhindern, indem sämtliche Lasten an den Lastausgang angeschlossen werden. Der Lastausgang trennt die Lasten ab, wenn die Batterie bis zu einem vorgegebenen Spannungswert entladen wurde. Alternativ lässt sich auch ein Algorithmus für intelligentes Batteriemanagement wählen: siehe BatteryLife.
Der Lastausgang ist kurzschlusssicher. Einige Lasten mit einem hohen Einschaltstrom werden am besten direkt an die Batterie angeschlossen. Falls ein Eingang mit ferngesteuerter Ein-/Ausschaltung vorhanden ist, können diese Lasten gesteuert werden, indem der Laustausgang des Reglers an diesen Eingang angeschlossen wird. Unter Umständen wird ein besonderes Schnittstellenkabel benötigt, bitte beachten Sie Kapitel 3.7. Alternativ kann auch ein BatteryProtect zur Steuerung der Last verwendet werden. Technische Daten hierzu finden Sie auf unserer Website.
1.5 BatteryLife: intelligentes Batteriemanagement
Ist der Solar-Lade-Regler nicht in der Lage, die Batterie innerhalb eines Tages bis zu ihrer vollen Kapazität aufzuladen, wechselt der Status der Batterie ständig zwischen "teilweise geladen" und "Ende der Entladung" hin und her. Dieser Betriebsmodus (kein regelmäßiges volles Aufladen) beschädigt eine Blei-Säure-Batterie binnen weniger Wochen oder Monaten.
Der BatteryLife Algorithmus überwacht den Ladezustand der Batterie und sofern erforderlich hebt er Tag für Tag den Schwellwert zum Abtrennen der Last an (d. h., die Last wird früher abgetrennt), bis die gewonnene Energie ausreicht, um die Batterie bis auf nahezu 100% aufzuladen. Ab diesem Punkt wird der Schwellwert für das Abschalten der Last moduliert, so dass die Aufladung zu nahezu 100% etwa einmal wöchentlich erreicht wird.
1.6 Interner Temperaturfühler
Gleicht Konstant- und Ladeerhaltungs-Spannungen nach Temperatur aus.
1.7. Automatische Erkennung der Batteriespannung Der Regler passt sich nur einmal automatisch an ein 12-V- bzw. 24-V-System an. Wird zu einem späteren Zeitpunkt eine andere Systemspannung benötigt, muss diese manuell geändert werden, z. B. mit der Bluetooth App. Siehe Abschnitt 1.9.
1.8 Drei-Stufen-Ladung
Der Regler ist für einen Drei-Stufen-Ladeprozess konfiguriert: Konstantstrom – Konstantspannung – Ladeerhaltungsspannung Siehe Abschnitt 3.8 und Abschnitt 5 für Infos zu Standardeinstellungen. Siehe Abschnitt 1.9 für Infos zu festgelegten Einstellungen.
1.8.1. Bulk: Konstantstrom-Phase Während dieser Phase liefert der Regler so viel Ladestrom wie möglich, um die Batterien schnell aufzuladen. 1.8.2. Absorption: Konstantspannungs-Phase Wenn die Batteriespannung die Konstantspannung erreicht, wechselt der Regler in den Modus Konstantspannung. Treten nur schwache Entladungen auf, wird die Konstantspannungszeit kurz gehalten, um ein Überladen der Batterie zu vermeiden. Nach einer Tiefentladung wird die Konstantspannungsphase automatisch verlängert, um sicherzustellen, dass die Batterie vollständig auflädt. Die Konstantspannungsphase wird beendet, sobald der Ladestrom auf unter 1A sinkt. 1.8.3. Float: Ladeerhaltungsmodus Während dieser Phase liegt Ladeerhaltungsspannung an der Batterie an, um sie im voll geladenen Zustand zu erhalten. Wenn die Batteriespannung mindestens 1 Minute lang unter die Ladeerhaltungsspannung abfällt, wird ein neuer Ladezyklus ausgelöst. 1.8.4. Zellenausgleich Siehe Abschnitt 3.8.1

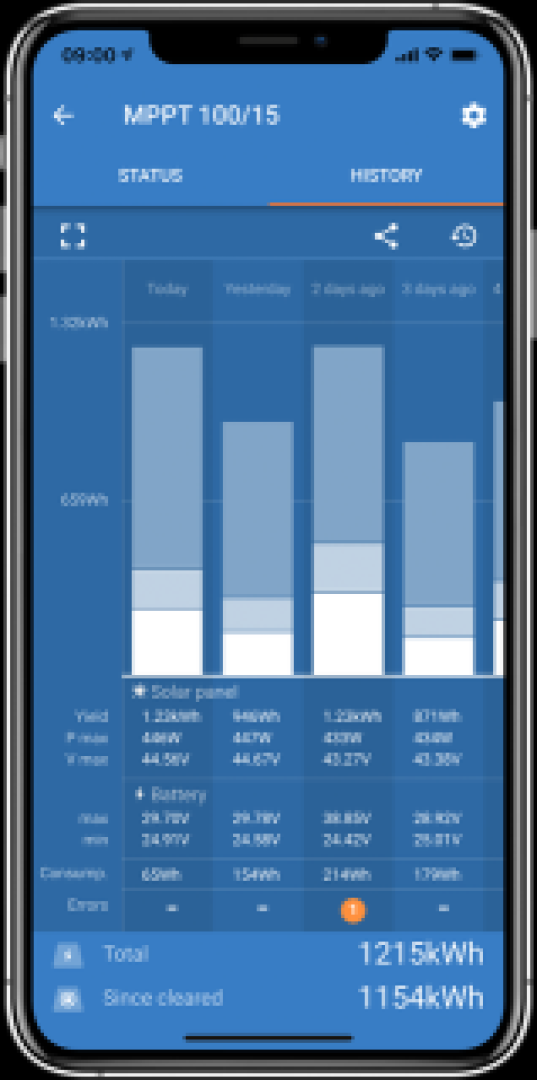

1.9 Konfiguration und Überwachung
- Bluetooth Smart (eingebaut): Anschluss an ein Smartphone oder Tablett mit einem iOS oder Android Betriebssystem. - Verwenden Sie das VE.Direct zu USB-Kabel (ASS030530000) für den Anschluss an einen PC, an ein Smartphone Android und USB On-The-Go Support (zusätzliches USB OTG Kabel erforderlich). - Verwenden Sie ein VE.Direct zu VE.Direct-Kabel für den Anschluss an ein MPPT Control oder ein Color Control Paneel.
Mehrere Parameter lassen sich mit der VictronConnect App individuell anpassen. Die VictronConnect-App kann man auf der Victron Website herunter laden.
